批量写入代号名称(代号名称分离)

SolidWork凯元工具中的代号名称分离工具



 下载清晰版视频简介

方法1:用批量修改属性工具中的批量添加属性功能

打开批量修改属性工具,切换到【添加属性】页,在属性名中输入【图号】,【名称】(如果你喜欢叫【代号】【编码】都行,名称无所谓),在属性值中分别输入【$文件名中的代号】【文件名中的名称】, 意思就是这个表达式提取文件名中的英文部分和中文部分。

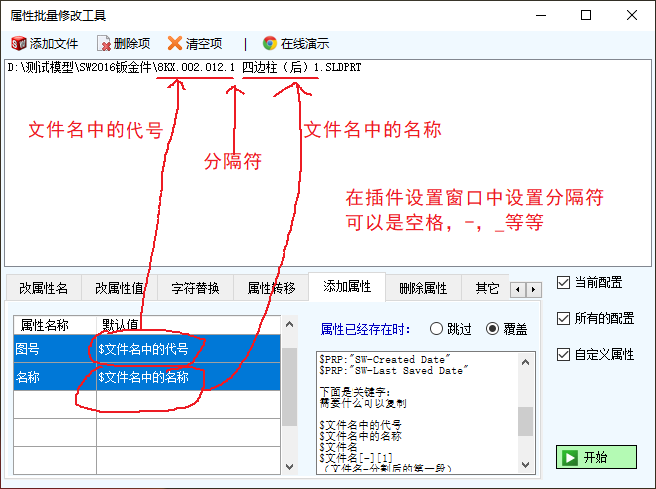

凯元批量添加属性功能

如果文件名中的代号名称有分隔符(如 【F200B-4-7 销轴瓦】 中间有空格),可以在设置中设置,如果没有规律,插件自动判断

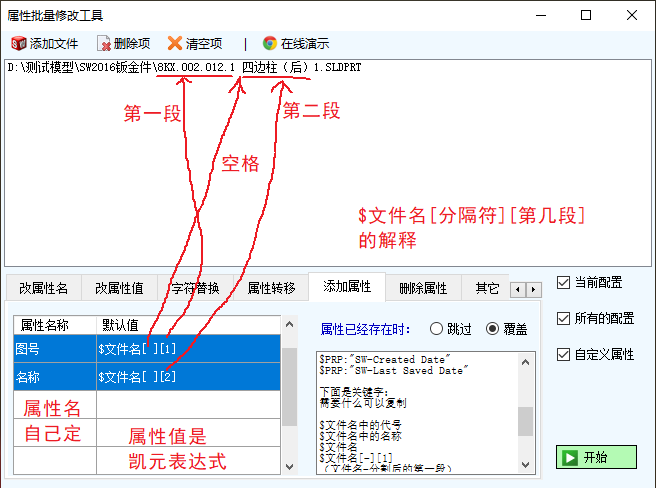

还有其他的方法,就是$文件名[分隔符][第几段],看下图:

凯元批量添加属性功能

以文件名为【280.420.106_gztbq】为例
 $文件名=280.420.106_gztbq
 $文件名[_][1]=280.420.106
 $文件名[_][2]=gztbq
 $文件名[_][-1]=gztbq(说明:-1表示倒数第一)

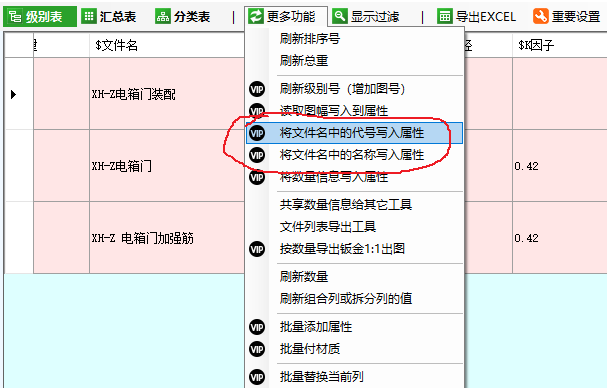

方法2:用BOM工具中主菜单中的【更多功能】-->>【将文件名中的代号写入属性】,【将文件名中的名称写入属性】,看下图:

凯元BOM批量添加属性功能

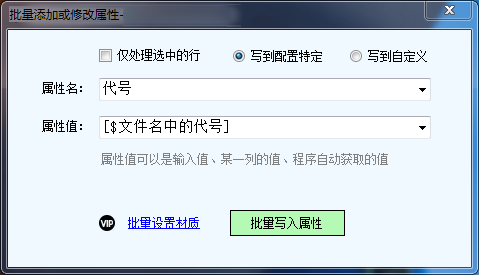

在接下来的窗口中,点【批量写入属性】
