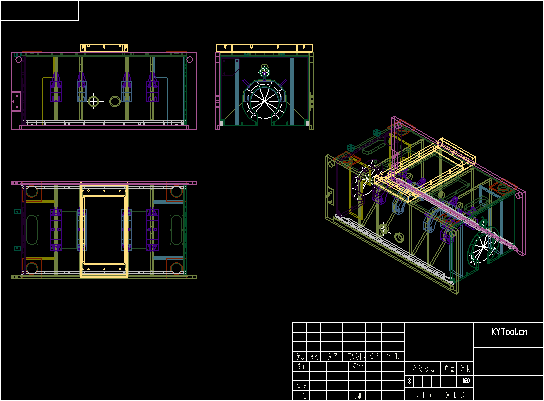

给工程图分图层上色,导出彩色CAD或PDF

批量将Solidworks工程图加颜色导出DWG/DXF/PDF



 下载清晰版视频简介




问题1:为什么上了色之后导出的CAD线条样式不对?

解答:自己打开一张上过色的工程图,点击SolidWorks的另存为菜单,文件格式里选DWG或DXF,点击下面的【选项】按钮, 打开SolidWorks另存为CAD格式的选项窗口,启用映射的选上,然后百度一个映射文件试一下,凯元

点击此处下载:SW转CAD映射文件: SW转CAD映射文件

参考如下设置:

注意:如果映射文件到CAD中的格式还是不行,注意看CAD中映射文件有没有相关的选项,选中或不选来回切换选项试一下, 设置好了再用插件批量转,插件也是用这些设置。
