凯元齿轮设计工具的使用教程、常见问题及解决办法

 下载清晰版凯元渐开线圆柱齿轮设计工具视频简介

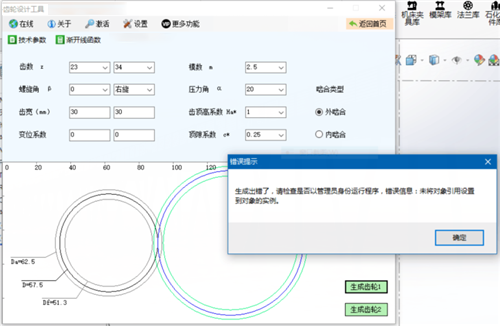

问题1:提示错误:生成出错了,请检查是否以管理员身份运行程序,错误信息:未将对象引用设置到对象的实例:

解决办法:

1. 以插件的方式使用凯元工具,也就是从SW菜单中打开凯元使用。  无法加载凯元点此

注意:一定要先打开SoliWorks再打开文件来测试,通过双击文件打开的SoliWorks有可能是快速打开模式,功能加载不全,容易出错误。最好把SolidWorks关了重新打开再测试。

2. SolidWorks默认零件模板设为SolidWorks当前版本的模板(重要)

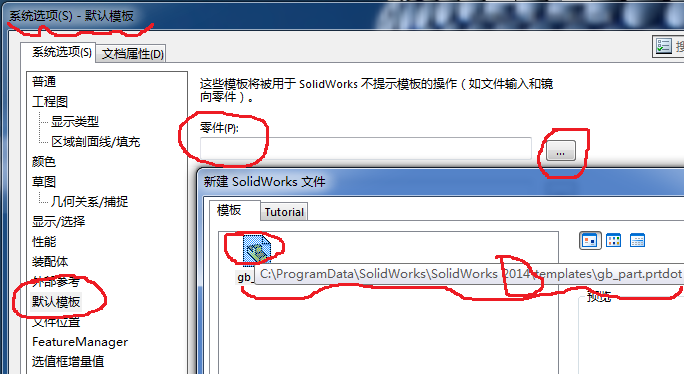

打开SolidWorks工具菜单下的的选项窗口,系统选项中点开默认模板,右边零件模板中点开选择模板按钮,选择当前SolidWorks版本的零件模板,通常为:

【C:\ProgramData\SOLIDWORKS\SOLIDWORKS 20xx\templates\gb_part.prtdot】,比如同时安装了2016和2014,2016的默认模板不要是2014安装目录下的模板,要是2016目录下的默认模板才行,如下图:

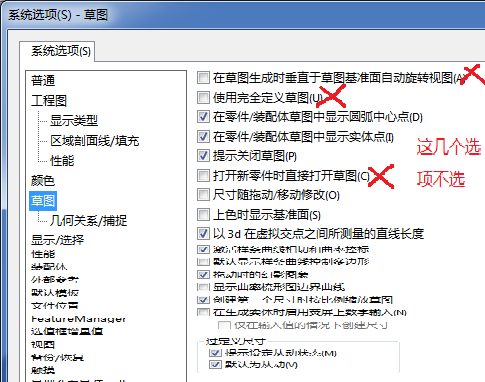

3:SolidWorks选项中草图相关的选项引起的,表现为方程式功能正常,标准件库功能正常,但是生成的链轮不正常,弹簧不正常:(重要)


点此查看更详细的修复方法

4. 把SolidWorks设为以管理员身份运行,在桌面图标上找到Solidworks,右键打开属性窗口,切换到兼容性页面,选中以管理员身份运行(如果不正常可以再设置回来)

5:SolidWorks接口没有正常工作,卸载重装或者修复安装SolidWorks试一下
