凯元工具中的SolidWorks图纸批量添加二维码功能

SolidWorks工程图批量添加二维码工具



 下载清晰版

可以在图纸的任意位置添加二维码(试用用户不能批量,只能单个)

可以在图纸中添加文字,可指定文字字体字号

可添加水印图片

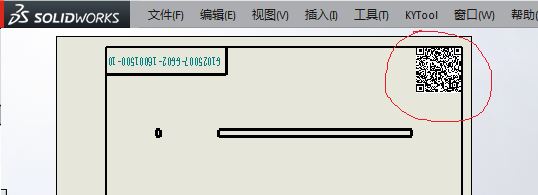

下面是自动添加二维码的结果:

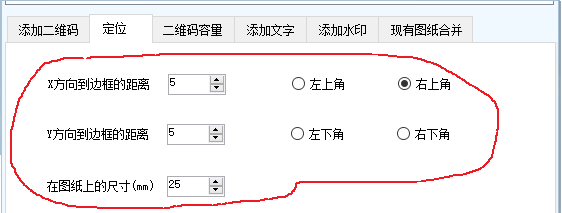

可以指定二维码在图纸中的大小,单位为毫米

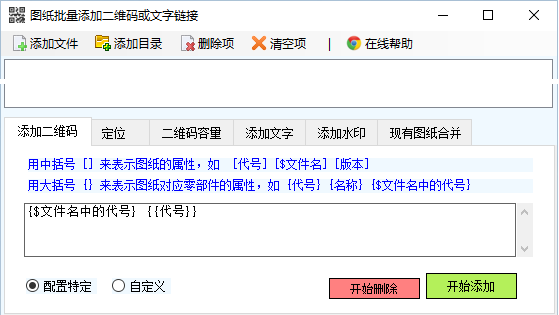

问题一:二维码文字内容变量表达式

用中括号 [] 来表示图纸的属性,如 [代号]  (这个用的很少,一般属性都在零件中,也就是三维模型中,不会存储在工程图中)

用大括号 {} 来表示图纸对应零部件的属性,如 {代号} {名称}

还可以是凯元工具的变量,也就是带$的变量,如下面这些,注意要加{}

$文件名

$文件名[-][n]===[分隔符][第几段],详细介绍点开查看

$包络尺寸

$配置名

$短日期

$日期

比如想把三维模型的文件名加到二维码中,就在设置中加上这个变量:{$文件名}
